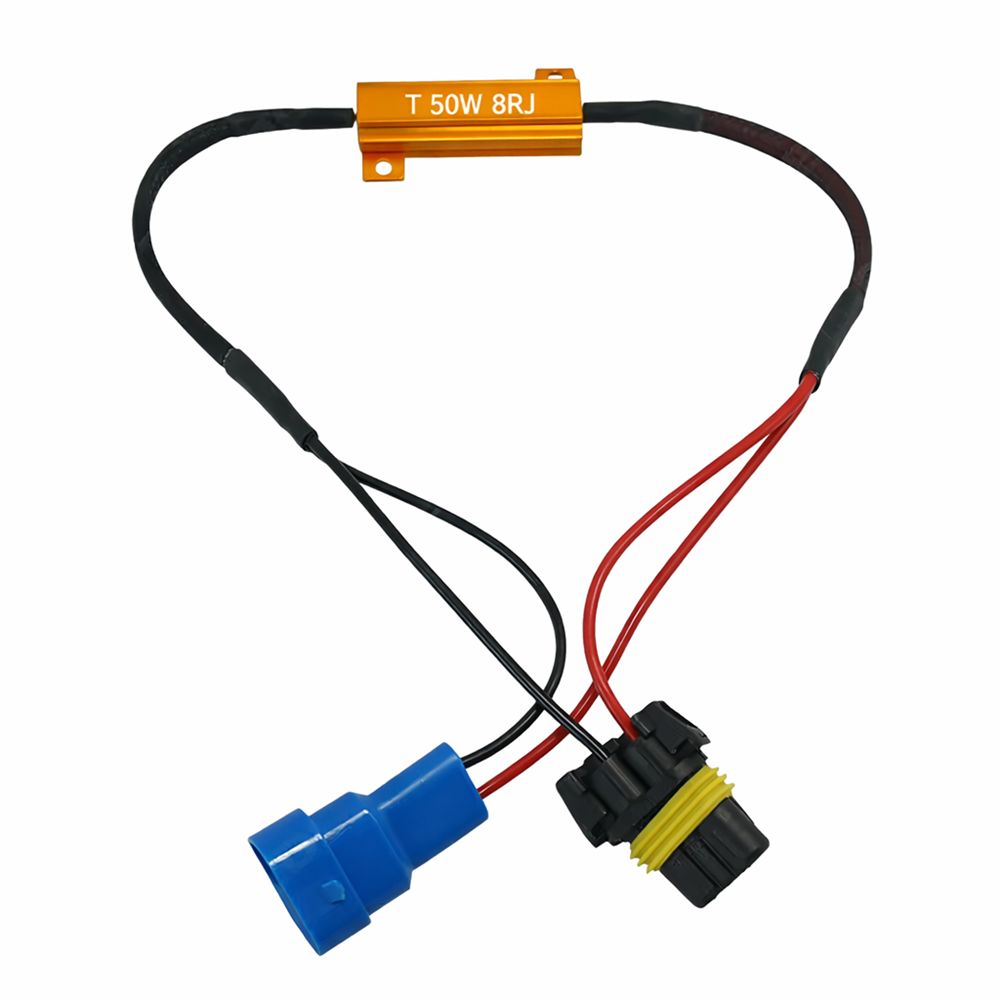

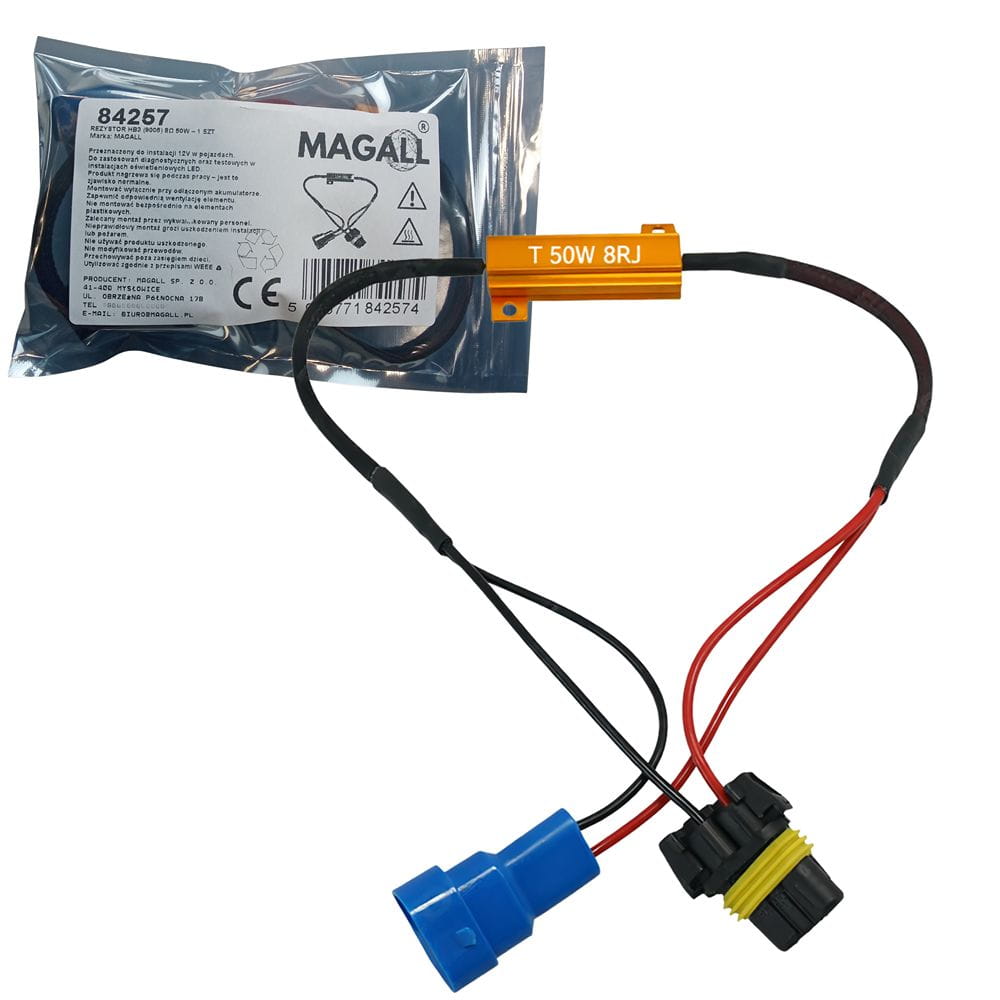

Rezystor CANBUS HB3 (9005) 8OHM 50W 12V – adapter Plug&Play LED MAGALL

Rezystor obciążeniowy CANBUS MAGALL – HB3 / 9005

Adapter rezystorowy przeznaczony do instalacji 12V, stosowany przy montażu żarówek HB3 (9005) LED w pojazdach wyposażonych w system kontroli spalonej żarówki (CANBUS lub klasyczną diagnostykę obciążenia).

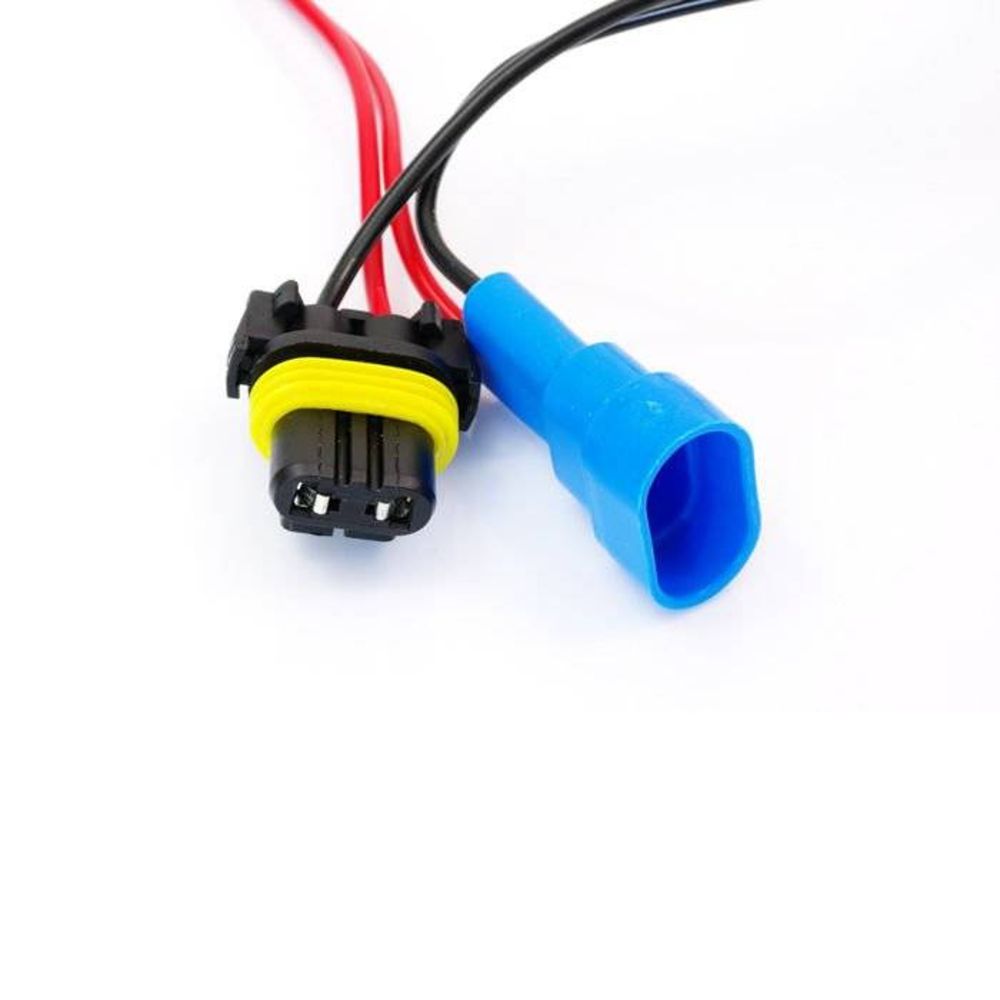

Produkt posiada fabryczne wtyki HB3 – wtyk + gniazdo, co umożliwia szybki montaż typu Plug & Play bez cięcia przewodów i ingerencji w instalację pojazdu.

Jak działa?

Po montażu żarówki LED pobór prądu jest znacznie niższy niż w klasycznym halogenie HB3 (60W).

Rezystor CANBUS:

• wytwarza dodatkowe obciążenie elektryczne,
• obniża rezystancję widzianą przez instalację,
• zapobiega błędom spalonej żarówki i niestabilnej pracy światła.

Rezystor nie zasila LED-a i nie świeci – pobrana energia zamieniana jest w ciepło (zjawisko normalne).

Parametry techniczne:

• Marka: MAGALL
• Typ złącza: HB3 / 9005
• Rezystancja: 8 Ω
• Moc znamionowa: 50 W
• Napięcie pracy: 12V
• Typ: rezystor obciążeniowy CANBUS
• Obudowa: aluminiowa (radiator)
• Montaż: Plug & Play
• Zestaw: 1 sztuka

Charakterystyka pracy:

Rezystor 8Ω generuje dodatkowe obciążenie:

• ok. 18 W przy 12V
• ok. 24–26 W przy 13,8–14,4V

W połączeniu z żarówką HB3 LED pozwala osiągnąć obciążenie zbliżone do klasycznego halogenu, w zakresie akceptowalnym dla wielu systemów diagnostycznych

⚠️ Skuteczność zależy od:

• modelu i rocznika pojazdu,
• algorytmu diagnostyki,
• rzeczywistego poboru mocy LED.

Ważne informacje montażowe:

⚠️ Rezystor silnie się nagrzewa – jest to normalne.

• montować wyłącznie na metalowej powierzchni
• nie montować na plastiku
• nie owijać izolacją
• w przypadku świateł lewa/prawa strona wymagany jest oddzielny adapter
• adapter montowany jest równolegle – fabryczne wtyki zapobiegają błędnemu podłączeniu

Prezentacja produktu na YT:

Obalamy 2 najczęstsze mity o rezystorach CANBUS

? Mit 1: „Rezystor się nagrzewa – to wada”

Fakt: nagrzewanie się rezystora jest normalnym i prawidłowym zjawiskiem.

Rezystor tworzy opór elektryczny i zamienia część energii elektrycznej w ciepło – dokładnie po to jest stosowany w instalacji.

To tak samo naturalne, jak to, że:

• żelazko nagrzewa się podczas pracy,
• czajnik robi się gorący podczas gotowania wody.

Dlatego rezystor posiada aluminiową obudowę i wymaga montażu na metalowej powierzchni.

Nagrzewanie oznacza, że element pracuje prawidłowo.

? Mit 2: „Im więcej watów (W), tym rezystor działa mocniej”

Fakt: oznaczenie w watach (W) nie określa poboru prądu, lecz maksymalną ilość ciepła, jaką rezystor może bezpiecznie rozproszyć.

W uproszczeniu:

• Ω (omy) decydują o działaniu rezystora,
• W (waty) decydują o jego bezpieczeństwie i trwałości.

Rezystor o większej mocy:

• nie zmienia pracy instalacji,
• nie zwiększa poboru prądu,
• zapewnia niższą temperaturę pracy i dłuższą żywotność.

✔️ Podsumowanie:

Rezystor CANBUS ma się nagrzewać, a oznaczenie mocy (W) informuje wyłącznie o tym, jak bezpiecznie może to robić.

CANBUS – jak działa i dlaczego ma znaczenie przy żarówkach LED

CAN BUS (Controller Area Network Bus) to wewnętrzna sieć komunikacyjna w samochodzie, która pozwala modułom elektronicznym (np. komputerowi pokładowemu BCM – Body Control Module) wymieniać dane bez dodatkowego okablowania.

Komputer nie sprawdza, czy żarówka faktycznie świeci – mierzy pobór prądu i oporność obwodu.

• Test przy włączeniu zapłonu: komputer wysyła krótki impuls i sprawdza, czy rezystancja mieści się w tzw. oknie akceptacji – czyli w dopuszczalnym zakresie wartości.
• Pomiar ciągły podczas jazdy: w bardziej zaawansowanych autach BCM stale monitoruje prąd. Jeśli żarówka LED ma inną charakterystykę niż halogen (np. niższy pobór prądu), system może uznać to za błąd i wyświetlić komunikat o przepalonej żarówce.

W praktyce różne samochody mają różne zakresy tolerancji i standardy CANBUS – różnią się one m.in. szybkością transmisji danych, sposobem testowania obwodu oraz wymogami dotyczącymi oporu i poboru mocy.

Dlatego stwierdzenie, że dana żarówka LED „ma CANBUS” lub „nie ma CANBUS”, jest uproszczeniem. Wszystko zależy od tolerancji systemu diagnostycznego pojazdu oraz parametrów samej żarówki LED.

Poglądowy przykład jak to działa:

żarówka halogenowa H7 ma oporność 3,6Ω

1.

• przykładowa żarówka H7 LED ma oporność 10 Ω
• samochód A (zakres akceptowalny) 2,5–7 Ω - błąd
• samochód B (zakres akceptowalny) 2–12 Ω - brak błędu
• samochód C (zakres akceptowalny) 3–5 Ω - błąd

2.

• przykładowa żarówka H7 LED ma oporność 6 Ω
• samochód A (zakres akceptowalny) 2,5–7 Ω - brak błędu
• samochód B (zakres akceptowalny) 2–12 Ω - brak błędu
• samochód C (zakres akceptowalny) 3–5 Ω - błąd

3.

• przykładowa żarówka H7 LED ma oporność 2,5 Ω
• samochód A (zakres akceptowalny) 2,5–7 Ω - brak błędu
• samochód B (zakres akceptowalny) 2–12 Ω - brak błędu
• samochód C (zakres akceptowalny) 3–5 Ω - błąd (zwarcia)

Teraz już wiesz, dlaczego u jednych użytkowników te same żarówki działają bez błędu, a u innych komputer pokładowy zgłasza problem.

W naszych ofertach precyzyjnie podajemy parametry techniczne, aby ułatwić dobór żarówek do konkretnego modelu samochodu i uniknąć nieporozumień.
